型號：GMG-9250

說明：微波功率源

GMG-9250 25KW/915MHz微波電源及傳輸系統

25kW/915MHz微波電源是我公司優化設計的大功率磁控管電源。該電源電壓高、功率容量大、對相關元器件和微波傳輸測量系統及其保護功能有較高的要求，該電源系統由控制電源柜及微波傳輸系統組成。

一、磁控管電源系統：

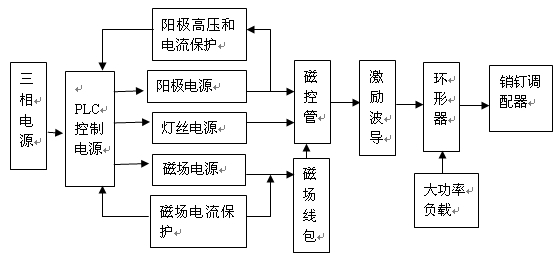

原理框圖如下：

1、陽極電源：

1）高壓變壓器

2）采用三相全波整流得到陽極高壓，陽極回路采用多種保護電路措施，PLC控制實現陽極電流過流保護，磁控管、電源和線包保護，確保測試電源系統穩定可靠工作。

2、燈絲電源：燈絲變壓器帶自動調壓器，次極可靠高壓隔離。

3、磁場電源：

1）自動調壓器、全波整流。

2）磁場線包反饋控制線路。

3）磁場電流具有欠流保護功能。

4、控制電源柜：

PLC控制面板操作顯示：

1）功率設定，數字顯示

2）燈絲電流、陽極電壓和電流、磁場電壓和電流調節顯示；

3）過流報警、冷卻水超溫和缺水報警；

4）微波源外形尺寸 1250（寬）x 1000（厚）x 2000（高）mm

二、波導傳輸系統

波導系統由以下部件組成：

1、專用激勵輸出波導BJ-9

2、30kW/915MHz，BJ-9大功率三端環形器

3、30kW/915MHz手動三銷釘調配器

4、30kW/915MHz，BJ-9大功率負載

三、系統技術參數：

1、磁控管技術參數：

1）磁控管工作頻率： 915MHz±15MHz

2）型  號：                CK-611

3）燈絲電壓和電流： Uf =11~13V, If = 115A

4）陽極電壓和電流： Ua = 12.5 kV, Ia = 2.4A

5）磁場線圈電流：     Ic =4. 5A

2、磁控管工作參數：

1）輸入電源：    380VAC 50Hz 三相四線，容量50KVA

2）總功耗：       40kW

3）冷卻水流量： 8L/min (包括磁場線圈)

 4）接地電阻：   小于4歐姆。

3、三端環形器：BJ-9（WR975）

1）負載駐波系數（VSWR）：< 1.2

2）衰減：< 0.3 dB

3）隔離度：> 23 dB

4）承受功率范圍：≤ 30kW

5）波導法蘭尺寸：標準HD-FD9

6）冷卻水流量： 3L/min

4、銷釘調配器：  BJ-9（WR975）

1）負載駐波調節范圍（VSWR）： 1.1～30

2）功率范圍： ≤ 30kW

3）波導法蘭尺寸：標準HD-FD9

4）調節方式：  手動調節

5、水負載：BJ-9（WR975）

1）負載駐波系數（VSWR）： ≤ 1.10

2）承受功率范圍：≤ 30kW

3）波導法蘭尺寸：標準HD-FD9

4）冷卻水流量： 3~20L/min

聯系電話：028-84372044 張經理：13628002725
