GGCKZJ-III/10C型壓力容器真空測控組件（以下簡稱測控組件）是融合真空測量、管道控制于一體的測控組件，具有體積小、真空測量范圍寬、快速抽放真空、簡單快速安裝、環境適應性強、操作簡單等優點。

測控組件主要由閥體組件、真空測量傳感器兩部分組成。

閥體組件(型號：GGCKZJ-III）

閥體組件是由?28直通管道焊接口、CF25法蘭盤、KF16法蘭盤、兩個超高真空手動閥以及閥體通道組成。

J1是閥體組件與抽真空機組的KF16連接口，當不對傳感器抽真空(或者不連接抽真空機組）時此口用真空盲板連接。

J2是閥體組件與真空測量傳感器的CF16連接口，當需要更換真空測量傳感器時可通過此口簡單快速的更換。

J3是閥體組件與設備連接的?28連接口，當需要更換測控組件(或者檢修設備）時可通過此口簡單快速的操作。

K1手動閥是控制J/2連接口與J3連接口的通斷，K2是控制K1手動閥腔體與J1連接口的通斷。

閥芯采用全金屬波紋管閥芯，閥體材質為不銹鋼材質，焊接工藝為氬弧焊，能耐200℃的高溫，其真空漏率為Q≤1×10-11Pa·m3·s-1。

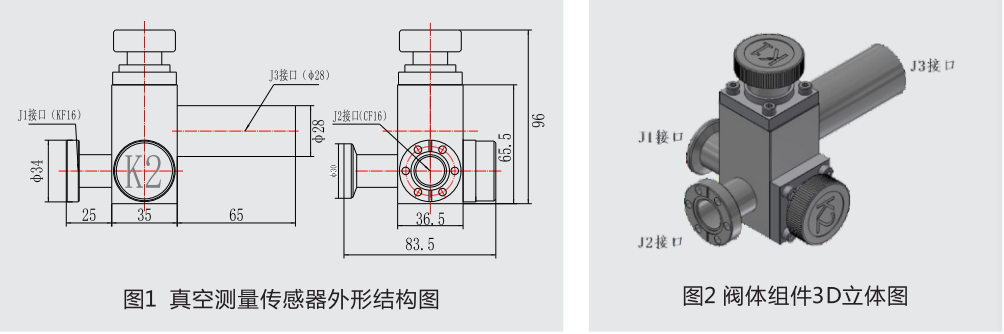

其外形結構及3D立體圖如圖1、圖2所示：(單位：mm)

真空測量傳感器（型號：ZJ-10C/CF16）

真空測量傳感器是用于檢測真空度，滿足所要求的測量范圍和精度并將產生模擬量信號傳遞給真空測量儀表。

CF16法蘭是與閥體組件連接的連接口，當需要更換真空測量傳感器時可通過此口簡單快速更換。

傳感器保護罩是保護真空測量傳感器的電氣連接端，即當不需要測量當前真空度時，保護罩保護傳感器的電氣連接端，防止外界因素損壞真空測量傳感器；當需要測量當前真空度時，取下保護罩，連接信號線即可測量真空度。

真空測量傳感器的材質為不銹鋼和陶瓷，焊接工藝為氬弧焊，能耐200℃的高溫，其真空漏率為Q≤1×10-11Pa·m3·s-1。

真空測量傳感器的工作溫度：-35℃~70℃；存儲溫度：-40℃~200℃；工作濕度：≤95%；

真空測量傳感器的測量范圍：1.0x10+5Pa~1.0x10-4Pa。

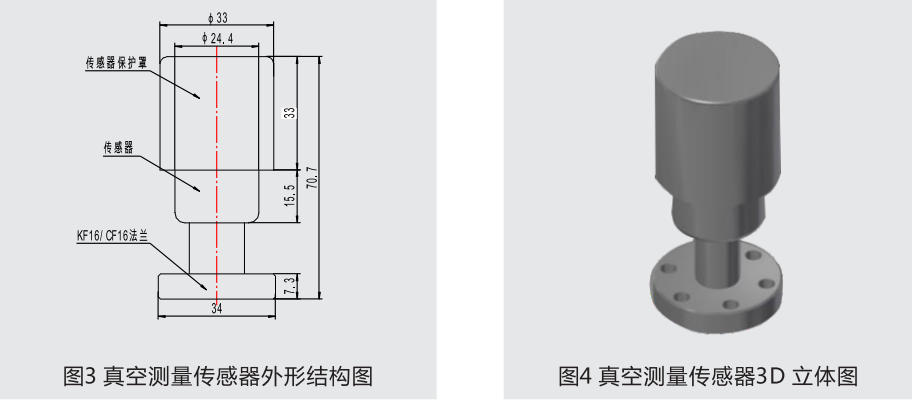

其外形結構及3D立體圖如圖3、圖4所示：(單位：mm）
